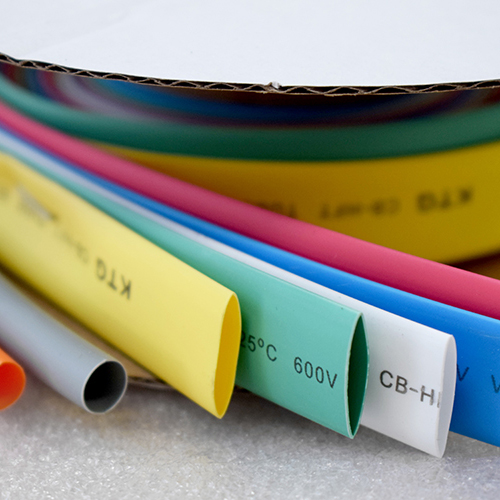

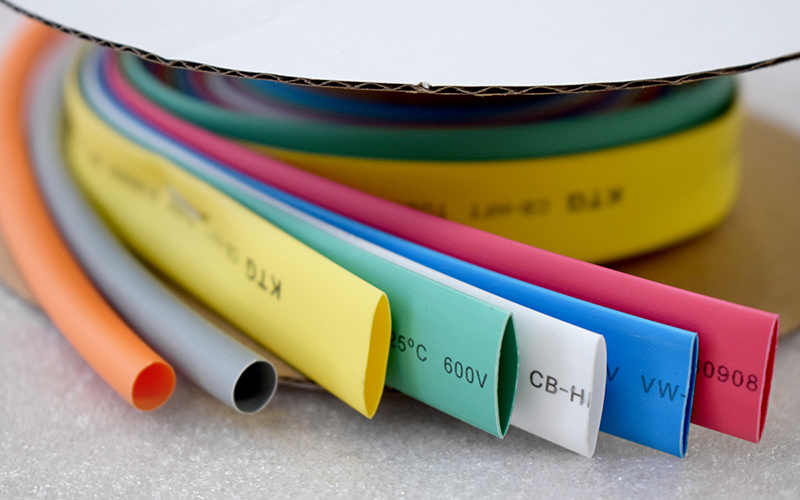

Tubos termo retráteis sem halogênio e anti-chamas

CB-HFT

Tubos termo retráteis sem halogênio e anti-chamas

Espaguete termo retrátil de parede simples para aplicações eletrônicas
  • Poliolefina modificada
  • Proporção de encolhimento: 2:1
  • Macio e elástico
  • Sem halogênio, com baixa emissão de fumaça e em conformidade com normas como RoHS, REACH e SONY
  • Atende aos requisitos de retardante de chamas UL224 VW-1 e à certificação F-mark
Solicitar cotação
Aplicações
  • Nosso tubo termo retrátil livre de halogênio e retardante de chamas foi projetado para isolamento e proteção eletrônica.
  • É amplamente utilizado em setores como o automotivo, o metroviário, o de construção e o de instalações públicas em que há produtos eletrônicos e eletrônicos envolvidos.
Características
  • Macio e elástico
  • Sem halogênio, com baixa emissão de fumaça e em conformidade com normas como RoHS, REACH e SONY
  • Atende aos requisitos de retardante de chamas UL224 VW-1 e à certificação F-mark
  • Certificado pela UL224 (Número de certificação: E180908)
  • Isolamento ideal, resistência à temperatura e desempenho de resistência à tensão
Dados Técnicos
Propriedades Método de teste Desempenho
Tempo de recuperação UL224 5min
Temperatura de operação contínua UL224 -40℃~125℃
Mudança longitudinal ASTMD2671 -5％~5％
Resistência à tração ASTMD2671 ≥10.4MPa
Alongamento máximo ASTMD2671 ≥200％
Envelhecimento em forno de ar quente (158℃/168h) - -
Resistência à tração após o envelhecimento ASTMD2671 ≥7.3MPa
Alongamento máximo após o envelhecimento ASTMD2671 ≥100%
Tensão operacional ASTMD876 300V/600V
Resistividade de volume UL224 ≥1.0×1012 Ω·cm
Resistência dielétrica (2500V/60s) UL224 Não há discriminação
Corrosão do cobre (158℃/168h) UL224 Sem corrosão
Choque térmico UL224 Sem rachaduras
Dobra a frio UL224 Sem rachaduras
Inflamabilidade UL224 VW-1
Dimensões

Tubo termo retrátil de 600V

Tamanho Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede
Ø0.8 1.2+0.2/-0.1 0.20±0.05 ≤0.45 0.40±0.06
Ø1.0 1.50±0.15 0.20±0.05 ≤0.60 0.40±0.06
Ø1.5 2.00±0.15 0.20±0.05 ≤0.80 0.40±0.06
Ø2.0 2.50±0.15 0.20±0.05 ≤1.00 0.42±0.06
Ø2.5 3.00±0.15 0.22±0.05 ≤1.25 0.46±0.08
Ø3.0 3.50±0.15 0.25±0.06 ≤1.50 0.48±0.08
Ø3.5 4.00±0.20 0.25±0.06 ≤1.75 0.48±0.08
Ø4.0 4.50±0.20 0.25±0.06 ≤2.00 0.48±0.08
Ø4.5 5.00±0.20 0.25±0.06 ≤2.25 0.54±0.08
Ø5.0 5.50±0.20 0.25±0.06 ≤2.50 0.50±0.08
Ø6.0 6.50±0.20 0.25±0.06 ≤3.00 0.50±0.08
Ø6.5 7.00±0.20 0.30±0.07 ≤3.25 0.58±0.08
Ø7.0 7.70±0.30 0.30±0.08 ≤3.50 0.58±0.08
Ø8.0 8.70±0.30 0.36±0.09 ≤4.00 0.70±0.10
Ø9.0 9.70±0.30 0.36±0.09 ≤4.50 0.72±0.10
Ø10 10.70±0.30 0.36±0.09 ≤5.00 0.72±0.10
Ø11 11.70±0.30 0.36±0.09 ≤5.50 0.72±0.10
Ø12 12.70±0.30 0.36±0.09 ≤6.00 0.72±0.10
Ø14 14.70±0.30 0.36±0.09 ≤7.00 0.72±0.10
Ø15 15.70±0.40 0.36±0.09 ≤7.50 0.70±0.10
Ø16 16.70±0.40 0.36±0.09 ≤8.00 0.70±0.10
Ø18 18.70±0.50 0.40±0.10 ≤9.00 0.78±0.10
Ø20 20.70±0.50 0.40±0.10 ≤10.0 0.80±0.10
Ø22 22.70±0.60 0.46±0.12 ≤11.0 0.86±0.10
Ø28 29.20±0.70 0.46±0.12 ≤14.0 0.94±0.15
Ø30 31.00±0.80 0.46±0.12 ≤15.0 1.00±0.15
Ø35 36.00±0.80 0.50±0.13 ≤17.5 1.00±0.15
Ø36 37.00±1.00 0.50±0.13 ≤18.0 1.02±0.15
Ø40 41.00±0.80 0.50±0.13 ≤21.0 1.15±0.15
Ø45 46.00±0.80 0.55±0.12 ≤22.5 1.15±0.15
Ø50 52.00±1.00 0.55±0.12 ≤25.0 1.10±0.15
Ø60 62.00±1.20 0.55±0.14 ≤30.0 1.15±0.15
Ø80 82.00±1.20 0.60±0.15 ≤40.0 1.25±0.20

Tubo termo retrátil de 300 V

Tamanho Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede
Ø0.6 0.8+0.2/-0.1 0.13±0.03 ≤0.40 0.20±0.06
Ø0.7 0.9+0.2/-0.1 0.13±0.03 ≤0.45 0.22±0.06
Ø0.8 1.2+0.2/-0.1 0.13±0.03 ≤0.45 0.23±0.06
Ø1.0 1.50±0.15 0.13±0.03 ≤0.60 0.25±0.06
Ø1.5 2.00±0.15 0.13±0.03 ≤0.80 0.25±0.06
Ø2.0 2.50±0.15 0.15±0.04 ≤1.00 0.30±0.06
Ø2.5 3.00±0.15 0.15±0.04 ≤1.25 0.30±0.06
Ø3.0 3.50±0.15 0.15±0.04 ≤1.50 0.30±0.06
Ø3.5 4.00±0.20 0.15±0.04 ≤1.75 0.30±0.06
Ø4.0 4.50±0.20 0.15±0.04 ≤2.00 0.30±0.06
Ø4.5 5.00±0.20 0.15±0.04 ≤2.25 0.30±0.06
Ø5.0 5.50±0.20 0.15±0.04 ≤2.50 0.30±0.06
Ø6.0 6.50±0.20 0.18±0.05 ≤3.00 0.36±0.06
Ø6.5 7.00±0.20 0.18±0.05 ≤3.25 0.36±0.05
Ø7.0 7.70±0.30 0.18±0.05 ≤3.50 0.36±0.05
Ø8.0 8.50±0.30 0.18±0.05 ≤4.00 0.36±0.05
Ø9.0 9.50±0.30 0.18±0.05 ≤4.50 0.36±0.05
Ø10.0 10.50±0.30 0.18±0.05 ≤5.00 0.36±0.05
Ø11.0 11.50±0.30 0.18±0.05 ≤5.50 0.36±0.05
Ø12.0 12.50±0.30 0.18±0.05 ≤6.00 0.36±0.05
Ø13.0 13.50±0.30 0.18±0.04 ≤6.50 0.36±0.06
Ø14.0 14.50±0.30 0.18±0.04 ≤7.00 0.36±0.06
Ø15.0 15.50±0.30 0.18±0.04 ≤7.50 0.36±0.06
Ø16.0 16.50±0.30 0.20±0.05 ≤8.00 0.40±0.06
Ø17.0 17.50±0.30 0.20±0.05 ≤8.50 0.40±0.06
Ø18.0 18.60±0.40 0.20±0.05 ≤9.00 0.40±0.06
Ø20.0 20.60±0.40 0.20±0.05 ≤10.00 0.40±0.06
Ø22.0 22.60±0.40 0.20±0.05 ≤11.00 0.40±0.06
Ø25.0 25.70±0.40 0.20±0.05 ≤12.50 0.40±0.06
Ø30.0 31.00±0.50 0.23±0.06 ≤15.00 0.48±0.08
Ø32.0 32.00+2.00 0.25±0.08 ≤16.00 0.48±0.08
Ø40.0 40.00+2.00 0.25±0.08 ≤20.00 0.48±0.08
Ø60.0 61.00±2.00 0.30±0.08 ≤30.00 0.60±0.10
