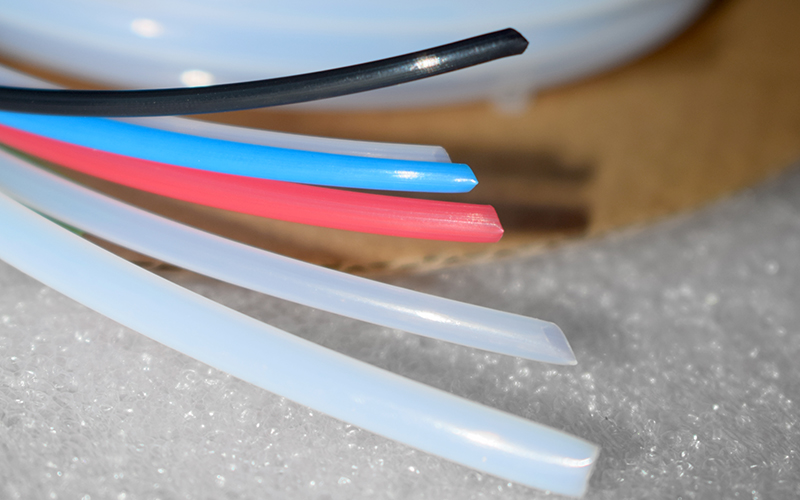

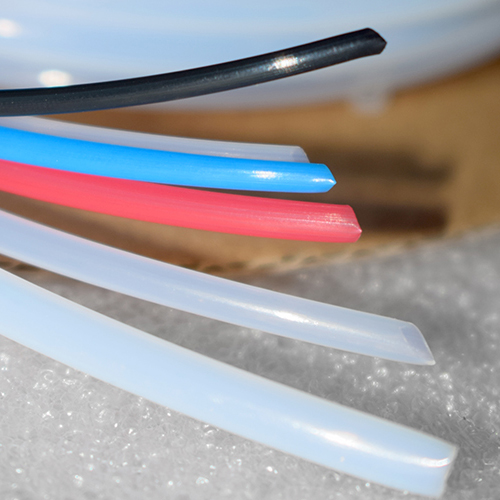

Tubos de PTFE

CB-TT (L/T/S)

Espaguete sem contração para aplicações eletrônicas

Nossa tubulação feita de material PTFE apresenta resistência a altas temperaturas (260°C), resistência à corrosão, alto isolamento e alta resistência. Nossos tubos dos modelos CB-TT-L (150 V), CB-TT-T (300 V) e CB-TT-S (600 V) passaram pela certificação UL (Nº de certificação: E180918) e são compatíveis com o sistema de isolamento UL 1446 (sistema PD GE ORGE CO/RIPLEY RESIN DASH2B-5).

Material: PTFE (Politetrafluoretileno)

Solicitar cotação

Aplicações

Ele é amplamente utilizado em setores tecnológicos cruciais, como eletrônicos, computadores, elementos de aquecimento, aeroespacial, militar, comunicações, microtransformadores, sensores especiais, vasos sanguíneos artificiais e muito mais.

Características

Classificação de alta temperatura
Resistência a altas tensões
Alta resistência dielétrica
Baixo coeficiente de atrito
Boa resistência a intempéries
Resistente a solventes químicos
Opções personalizáveis de cores e tamanhos

Categories

Tensão nominal	Modelo	Abreviação
150V	CB-TT-L	L
300V	CB-TT-T	T
600V	CB-TT-S	S

Dados Técnicos

Propriedades	Método de teste	Desempenho
Gravidade específica	ASTMD 792	2.13~2.20g/cm³
Ponto de fusão (DSC)	ASTMD 3418	327±10℃
Resistência à tração	ASTMD 638	≥20.7MPa
Alongamento máximo	ASTMD 638	≥200%
Dobra a frio	UL224 5.9	-30±1℃/4h, sem rachaduras
Envelhecimento por calor	UL224 5.1	232±1℃/7d
Mudança longitudinal	UL224 5.15	200℃/3m ≤±1%
Resistência dielétrica (2500V/60s)	UL224 5.6	Não há discriminação
Resistência dielétrica (2500V/60s após envelhecimento)	Envelhecimento: UL224 5.1 Testes: UL224 5.6	Não há discriminação
Resistividade de volume	ASTMD 257	≥10¹⁵ Ω·cm
Inflamabilidade	UL224 5.11	VW-1

Dimensões

Tamanho (mm)	Diâmetro interno (mm)	Espessura da parede (mm)
AWG	Diâmetro interno (mm)	Tipo S	Tipo T	Tipo L
30	0.30±0.05	0.23±0.05	0.23±0.05	0.15±0.04
28	0.38±0.05
26	0.46±0.05
24	0.56±0.05	0.30±0.06	0.25±0.06
23	0.66±0.05
22	0.71±0.05
21	0.81±0.05	0.40±0.07	0.30±0.06
20	0.86±0.05
19	0.96±0.05
18	1.07±0.05
17	1.19±0.05
16	1.34±0.05
15	1.50±0.05
14	1.68±0.08			0.20±0.05
13	1.93±0.08
12	2.16±0.08
11	2.41±0.08
10	2.69±0.08
9	3.00±0.08	0.50±0.07	0.38±0.07
8	3.38±0.08
7	3.76±0.08
6	4.22±0.08			0.25±0.06
5	4.72±0.10
4	5.28±0.10
3	5.94±0.10
2	6.68±0.10
1	7.46±0.10
0	8.38±0.10
