Tubos termo retráteis semicondutores / isolantes

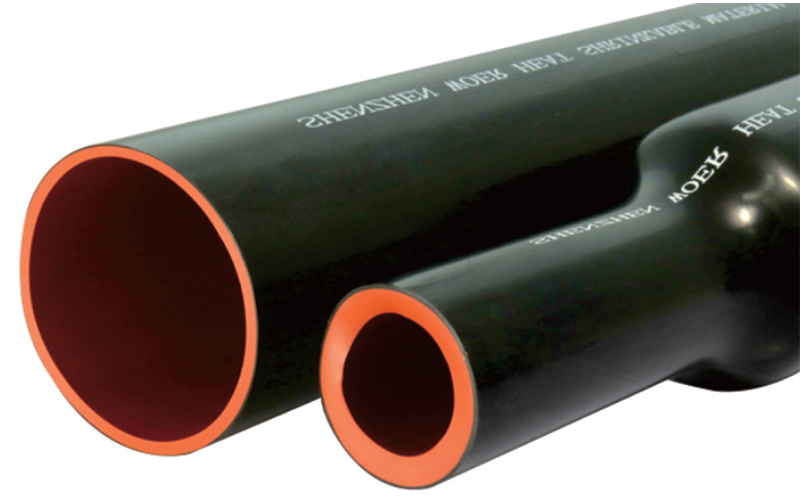

Nosso tubo termorretrátil composto é extrudado, irradiado e expandido para formar uma estrutura de parede dupla de materiais condutores e isolantes. A camada de isolamento vermelha garante a resistência do isolamento, enquanto a camada semicondutora preta restaura a blindagem eletrônica. É adequado para sistemas eletrônicos de até 42kV.

Solicitar cotação

Dimensões

	Conforme fornecido (mm)		Após a recuperação (mm)
	Diâmetro interno	Espessura da parede	Diâmetro interno	Espessura da parede
Ø30/12	≥30	2.8±0.3	≤12	5.8±0.3
Ø35/13	≥35	2.5±0.3	≤13	5.8±0.3
Ø45/16	≥45	2.3±0.3	≤16	5.8±0.3
Ø50/16	≥50	2.0±0.3	≤16	5.8±0.3
Ø55/21	≥55	2.2±0.3	≤21	5.8±0.3
Ø60/21	≥60	2.0±0.3	≤21	5.8±0.3
Ø65/26	≥65	2.3±0.3	≤26	5.8±0.3
Ø70/29	≥70	2.9±0.3	≤29	7.2±0.3
Ø75/29	≥75	2.8±0.3	≤29	7.2±0.3
Ø80/29	≥80	2.7±0.3	≤29	7.2±0.3
Ø85/29	≥85	2.7±0.3	≤29	7.2±0.3
Ø90/29	≥88	2.5±0.3	≤29	7.2±0.3
Ø100/38	≥100	2.9±0.3	≤38	7.2±0.3
Ø120/45	≥120	2.9±0.3	≤45	7.2±0.3

Dados técnicos da camada de isolamento

Propriedades	Método de teste	Desempenho
Resistência à tração	GB1040	≥12MPa
Alongamento máximo	GB1040	≥400%
Resistência à tração após o envelhecimento (heat aging 130℃, 168h)	GB7141/130℃,168hrs	±20％
Alongamento máximo após o envelhecimento (heat aging 130℃, 168h)	GB7141/130℃,168hrs	±20％
Resistividade de volume	GB1410	≥10¹³ Ω·cm
Resistência dielétrica	GB1408	≥25kV/mm

Dados técnicos da camada semicondutora

Propriedades	Método de teste	Desempenho
Resistência à tração	GB1040	≥10MPa
Alongamento máximo	GB1040	≥300%
Resistência à tração após o envelhecimento (heat aging 130℃, 168h)	GB7141/130℃,168hrs	±20％
Alongamento máximo após o envelhecimento (heat aging 130℃, 168h)	GB7141/130℃,168hrs	±20％
Resistividade de volume	GB1410	≤10³ Ω·cm
