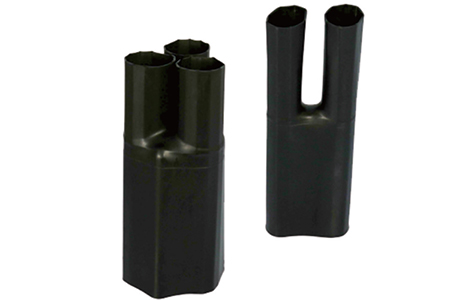

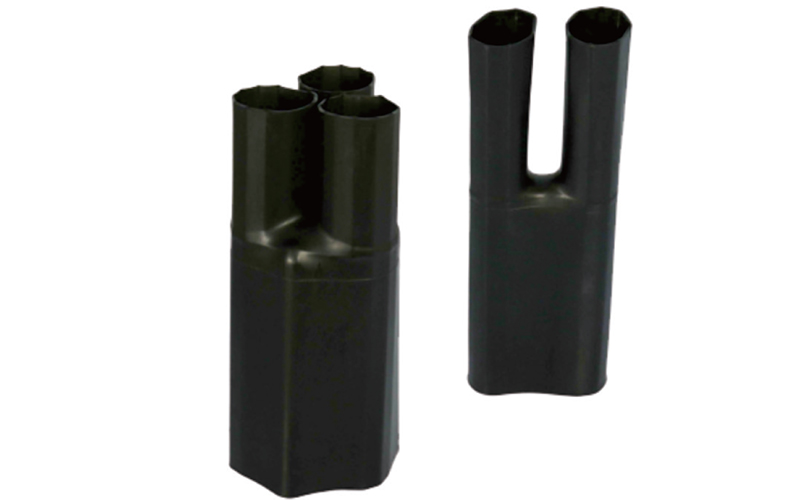

Extremidades termo retráteis

Nossa bota termorretrátil para breakout, feita de material poliolefínico reticulado, oferece vedação e proteção superiores para ramificações de cabos com vários núcleos. Com suas extremidades revestidas com adesivo, ela proporciona vedação segura e à prova d'água.

Solicitar cotação

Dimensões

Produto	Tamanho	Conforme fornecido (mm)			Após a recuperação (mm)		Fio aplicável
Produto	Tamanho	Diâmetro interno do corpo	Diâmetro interno do dedo	Altura total	Diâmetro interno do corpo	Diâmetro interno do dedo	1kV
Extremidade de fuga termorretrátil de 2 núcleos	00#	≥16	≥8	60±3	≤8.5	≤3.5	--
	0#	≥24	≥12	140±5	≥13	≤5	4-6mm² 10-16mm²
	1#	≥38	≥20	145±5	≤17	≤7	25-50mm²
	2#	≥48	≥25	145±5	≤22	≤10	70-120mm²
	3#	≥60	≥35	140±5	≤25	≤11	150-240 mm²
	4#	≥72	≥40	140±5	--	--	300-400 mm² 500-630 mm²
	5#	≥145	≥70	235±10	≤62	≤27	--

Produto	Tamanho	Conforme fornecido (mm)			Após a recuperação (mm)		Fio aplicável
Produto	Tamanho	Diâmetro interno do corpo	Diâmetro interno do dedo	Altura total	Diâmetro interno do corpo	Diâmetro interno do dedo	1kV	10kV	35kV
Extremidade de fuga termorretrátil de 3 núcleos	-2#	≥24	≥11	140±5	≤16	≤5	4-6 mm² 10-16 mm²	/	/
	-1#	≥48	≥18	170±5	≤22	≤7	25-50 mm²	/
	0#	≥60	≥25	175±5	≤28	≤8	70-120 mm²	/	/
	1#	≥70	≥30	210±5	≤36	≤13	150-240 mm²	25-50 mm²	/
	2#	≥87	≥39	220±5	≤46	≤16	300-400 mm²	70-120 mm²	/
	3#	≥110	≥42	230±5	≤54	≤19	500-630 mm²	150-240 mm²	/
	4#	≥125	≥58	240±5	≤64	≤25	/	300-400 mm², 500-630 mm²	25-50 mm² 70-120 mm² 150-240 mm²
	5#	≥140	≥65	240±5	≤64	≤25	/	/	300-400 mm² 500-630 mm²

Produto	Tamanho	Conforme fornecido (mm)			Após a recuperação (mm)		Fio aplicável
Produto	Tamanho	Diâmetro interno do corpo	Diâmetro interno do dedo	Altura total	Diâmetro interno do corpo	Diâmetro interno do dedo	1kV
Extremidade de fuga termorretrátil de 4 núcleos	0#	≥38	≥10	125±5	≤18	≤5	4-6 mm² 10-16 mm²
	1#	≥50	≥16	135±5	≤25	≤7	25-50mm²
	2#	≥70	≥23	185±5	≤32	≤9	70-120mm²
	3#	≥82	≥30	210±5	≤45	≤13	150-240mm²
	4#	≥90	≥35	210±5	≤45	≤13	300-400mm²
	5#	≥109	≥42	240±5	≤54	≤18	500-630mm²

Produto	Tamanho	Conforme fornecido (mm)			Após a recuperação (mm)		Fio aplicável
Produto	Tamanho	Diâmetro interno do corpo	Diâmetro interno do dedo	Altura total	Diâmetro interno do corpo	Diâmetro interno do dedo	1kV
Extremidade de fuga termorretrátil de 5 núcleos	0#	≥42	≥11	130±5	≤20	≤5	4-6 mm² 10-16 mm²
	1#	≥57	≥15	170±5	≤29	≤7	25-50mm²
	2#	≥70	≥23	170±5	≤38	≤9	70-120mm²
	3#	≥90	≥30	180±5	≤50	≤13	150-240mm²
	4#	≥120	≥39	205±5	≤48	≤14	300-400mm²
