CYG-BT

Tubos de barramento

Tubo de isolamento para proteção do barramento
  • Material: Poliolefina modificada com ligação cruzada
  • Taxa de encolhimento: 2,5:1
  • Ecologicamente correto e com baixa emissão de fumaça, nosso produto atende aos padrões ambientais RoHS.
  • Apresenta desempenho superior de isolamento, garantindo a proteção ideal para seus barramentos.
Aplicações

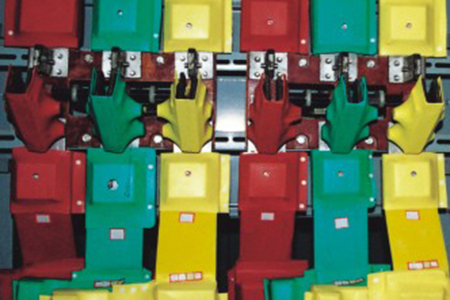

  • Nossa tubulação de barramento encontra ampla aplicação no campo de isolamento e proteção de barramentos em sistemas de comutação de alta e baixa tensão. Ela evita efetivamente acidentes causados pelo contato com barramentos energizados.
  • Ao evitar o contato entre pequenos animais e elementos condutores, nossa tubulação reduz o risco de curtos-circuitos e falhas de descarga.
  • Nossa tubulação de barramento também protege contra corrosão, poluição e flashovers. Além disso, ela aprimora os recursos de isolamento, reduz os requisitos de espaçamento e facilita o projeto compacto de sistemas de painéis de distribuição.
Características
  • Ecologicamente correto e com baixa emissão de fumaça, nosso produto atende aos padrões ambientais RoHS.
  • Apresenta desempenho superior de isolamento, garantindo a proteção ideal para seus barramentos.
  • Demonstra resistência superior, suportando várias condições ambientais.
  • Temperatura mínima de encolhimento: 110°C.
Físico e Químico
Propriedades Método de teste Valor típico
Resistência à tração (MPa) GB/T1040 ≥8.0
Alongamento final (%) GB/T1040 ≥300
Envelhecimento por calor - -
Resistência à tração após o envelhecimento (MPa) GB/T1040, GB/T7141 ±20
Alongamento final após o envelhecimento (%) GB/T1040, GB/T7141 ±20
Retração radial (%) ASTMD2671 ≥50
Mudança longitudinal (%) ASTMD2671 ±20
Excentricidade (%) UL224 ≤30
Choque térmico (160℃/4h) JB7829 Sem rachaduras, sem fluxo
Resistência a baixas temperaturas (-40 ℃) - Sem rachaduras
Inflamabilidade (índice de oxigênio 0,1) GB/T2406 ≥28
Tensão suportável de frequência de energia (kV/mm) GB/T1408.1 2-95
Rigidez dielétrica (kV/mm) GB/T1408.1 ≥20
Resistividade de volume (Ω-cm) GB/T1410 ≥4.3×10 14
Dureza (shore A) GB 2411 ≤90
Electrônico
Propriedades Unidade Desempenho
1kV 10kV 20kV 35kV
Teste de tensão de frequência de energia kV 2 42 50 95
Teste de tensão de impulso de raio kV 4 75 95 185
Dimensões

Tubos termo retráteis para proteção de barramentos de 1kV

Tamanho Largura do barramento aplicável Conforme fornecido (mm) Após a recuperação (mm) Embalagem (m/rolo)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede
1kV WMPG 30/15 30 31.5±1.0 0.45±0.15 ≤15.0 0.95±0.15 50
1kV WMPG 35/18 35 36.5±1.5 0.45±0.15 ≤18.0 0.95±0.15 50
1kV WMPG 40/20 40 41.5±1.5 0.50±0.15 ≤20.0 0.95±0.15 50
1kV WMPG 45/23 45 46.5±1.5 0.50±0.15 ≤23.0 1.00±0.15 25
1kV WMPG 50/25 50 51±2.0 0.50±0.15 ≤25.0 1.00±0.15 25
1kV WMPG 60/30 60 60±3.0 0.55±0.20 ≤30.0 1.00±0.15 25
1kV WMPG 65/33* 65 65±3.0 0.55±0.20 ≤33.0 1.10±0.20 25
1kV WMPG 70/35 70 70±3.0 0.55±0.20 ≤35.0 1.10±0.20 25
1kV WMPG 75/38* 75 75±3.0 0.55±0.20 ≤38.0 1.15±0.20 25
1kV WMPG 80/40 80/100 80±3.0 0.55±0.20 ≤40.0 1.20±0.20 25
1kV WMPG 85/43* 80/100 85±3.0 0.55±0.20 ≤43.0 1.20±0.20 25
1kV WMPG 90/45 100 90±4.0 0.55±0.20 ≤45.0 1.20±0.20 25
1kV WMPG 100/50 100/120 100±4.0 0.60±0.20 ≤50.0 1.20±0.20 25
1kV WMPG 120/60 150 120±4.0 0.65±0.20 ≤60.0 1.30±0.20 25
1kV WMPG 150/75 180 150±4.0 0.65±0.20 ≤75.0 1.30±0.20 25
1kV WMPG 180/90 MAX 180±4.0 0.70±0.20 ≤90.0 1.46±0.20 25
1kV WMPG 210/105* MAX 210±4.0 0.70±0.20 ≤105 1.46±0.20 25
1kV WMPG 230/115* MAX 230±4.0 0.70±0.20 ≤115 1.46±0.20 25
1kV WMPG 250/125* MAX 250±5.0 0.70±0.20 ≤125 1.46±0.20 25
1kV WMPG 300/150* MAX 300±5.0 0.70±0.20 ≤150 1.46±0.20 25

Tubos termo retráteis para proteção de barramentos de 10kV

Tamanho Largura do barramento aplicável (quadrado/redondo) Conforme fornecido (mm) Após a recuperação (mm) Embalagem (m/rolo)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede
10kV WMPG 15/8 15/12 15±0.8 1.20±0.30 ≤8.0 2.1±0.30 25
10kV WMPG 20/10 20/15 20±0.8 1.20±0.30 ≤10.0 2.1±0.30 25
10kV WMPG 25/12 25/18 25±0.8 1.20±0.30 ≤12.5 2.1±0.30 25
10kV WMPG 30/15 30/20 30±0.8 1.20±0.30 ≤15.0 2.1±0.30 25
10kV WMPG 30/18 35/25 36±1.0 1.20±0.30 ≤18.0 2.1±0.30 25
10kV WMPG 40/20 40/30 40±1.0 1.20±0.30 ≤20.0 2.3±0.30 25
10kV WMPG 50/25 50/35 50±2.0 1.20±0.30 ≤25.0 2.3±0.30 25
10kV WMPG 60/30 60/45 60±3.0 1.20±0.30 ≤30.0 2.3±0.30 25
10kV WMPG 65/33* 65/45 65±3.0 1.20±0.30 ≤33.0 2.3±0.30 25
10kV WMPG 70/35 70/50 70±3.0 1.20±0.30 ≤35.0 2.3±0.30 25
10kV WMPG 75/38* 75/50 75±3.0 1.20±0.30 ≤38.0 2.3±0.30 25
10kV WMPG 85/43* 80/55 80±3.0 1.20±0.30 ≤40.0 2.3±0.30 25
10kV WMPG 80/40 80/65 85±3.0 1.20±0.30 ≤43.0 2.4±0.30 25
10kV WMPG 85/43* 100/75 100±4.0 1.20±0.30 ≤50.0 2.4±0.30 25
10kV WMPG 100/50 120/85 120±4.0 1.20±0.30 ≤60.0 2.4±0.30 25
10kV WMPG 120/60 150/105 150±4.0 1.20±0.30 ≤75.0 2.4±0.30 25
10kV WMPG 150/75 180/120 180±5.0 1.20±0.30 ≤90.0 2.4±0.30 25
10kV WMPG 180/90 210/140 210±5.0 1.20±0.40 ≤105 2.4±0.30 20
10kV WMPG 210/105* 230/150 230±5.0 1.20±0.40 ≤115 2.4±0.30 20
10kV WMPG 230/115* 250/180 250±5.0 1.20±0.40 ≤125 2.4±0.30 20
10kV WMPG 300/150* 300/210 300±5.0 1.20±0.40 ≤150 2.4±0.30 15

Tubos termo retráteis para proteção de barramentos de 20kV

Tamanho Largura do barramento aplicável (quadrado/redondo) Conforme fornecido (mm) Após a recuperação (mm) Embalagem (m/rolo)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede
20kV WMPG 15/8 15/12 15±0.8 1.30±0.30 ≤8.0 2.30±0.30 20
20kV WMPG 20/10 20/15 20±0.8 1.30±0.30 ≤10.0 2.30±0.30 20
20kV WMPG 25/12 25/18 25±0.8 1.30±0.30 ≤13.0 2.30±0.30 20
20kV WMPG 30/15 32/20 30±0.8 1.30±0.30 ≤15.0 2.30±0.30 20
20kV WMPG 40/20 40/30 40±1.0 1.40±0.40 ≤20.0 2.60±0.40 20
20kV WMPG 50/25 50/35 50±2.0 1.40±0.40 ≤25.0 2.60±0.40 25
20kV WMPG 60/30 60/45 60±3.0 1.40±0.40 ≤30.0 2.60±0.40 25
20kV WMPG 65/33* 65/45 65±3.0 1.40±0.40 ≤33.0 2.60±0.40 25
20kV WMPG 70/35 70/50 70±3.0 1.40±0.40 ≤35.0 2.60±0.40 25
20kV WMPG 75/38 75/50 75±3.0 1.40±0.40 ≤38.0 2.60±0.40 25
20kV WMPG 80/40 80/55 80±3.0 1.40±0.40 ≤40.0 2.60±0.40 25
20kV WMPG 85/43* 80/65 85±3.0 1.40±0.40 ≤43.0 2.60±0.40 25
20kV WMPG 100/50 100/75 100±4.0 1.40±0.40 ≤50.0 2.60±0.40 25
20kV WMPG 120/60 120/85 120±4.0 1.40±0.40 ≤60.0 2.60±0.40 25
20kV WMPG 150/75 150/105 150±4.0 1.40±0.40 ≤75.0 2.60±0.40 25
20kV WMPG 180/90 180/120 180±5.0 1.40±0.40 ≤90.0 2.60±0.40 25
20kV WMPG 210/105* 210/140 210±5.0 1.40±0.40 ≤105 2.60±0.40 20
20kV WMPG 230/115* 230/150 230±5.0 1.40±0.40 ≤115 2.60±0.40 20

Tubos termo retráteis para proteção de barramentos de 35kV

Tamanho Largura do barramento aplicável (quadrada) Conforme fornecido (mm) Após a recuperação (mm) Embalagem (m/rolo)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede
35kV WMPG 15/8 15/12 15±0.8 1.90±0.50 ≤8.0 4.0±0.30 15
35kV WMPG 20/10 20/15 20±0.8 1.90±0.50 ≤10.0 4.0±0.30 15
35kV WMPG 25/13 25/18 25±0.8 1.90±0.50 ≤13.0 4.0±0.30 15
35kV WMPG 30/15 30 30±0.8 1.90±0.50 ≤15.0 4.0±0.30 15
35kV WMPG 35/18 30/40 35±1.0 1.90±0.50 ≤18.0 4.0±0.30 15
35kV WMPG 40/20 40 40±1.0 1.90±0.50 ≤20.0 4.0±0.30 15
35kV WMPG 50/25 50 50±2.0 1.90±0.50 ≤25.0 4.0±0.30 15
35kV WMPG 60/30 60 60±3.0 1.90±0.50 ≤30.0 4.0±0.30 15
35kV WMPG 65/33* 60/70 65±3.0 1.90±0.50 ≤33.0 4.0±0.30 15
35kV WMPG 70/35 70 70±3.0 1.90±0.50 ≤35.0 4.0±0.30 15
35kV WMPG 75/38* 70/80 75±3.0 1.90±0.50 ≤38.0 4.0±0.30 15
35kV WMPG 80/40 80/100 80±3.0 1.90±0.50 ≤40.0 4.0±0.30 15
35kV WMPG 100/50 100/120 100±4.0 1.90±0.50 ≤50.0 4.0±0.30 15
35kV WMPG 120/60 150 120±4.0 1.90±0.50 ≤60.0 4.0±0.30 15
35kV WMPG 150/75 180 150±4.0 1.90±0.50 ≤75.0 4.0±0.30 15
35kV WMPG 180/90* Máx. 180±5.0 1.90±0.50 ≤90.0 4.0±0.30 15
35kV WMPG 210/105* Máx. 210±5.0 1.90±0.50 ≤105 4.0±0.30 15
35kV WMPG 230/115* Máx. 230±5.0 1.90±0.50 ≤115 4.0±0.30 15
35kV WMPG 250/125* Máx. 250±5.0 1.90±0.50 ≤125 4.0±0.30 15
35kV WMPG 300/150* Máx. 300±5.0 1.90±0.50 ≤150 4.0±0.30 15
