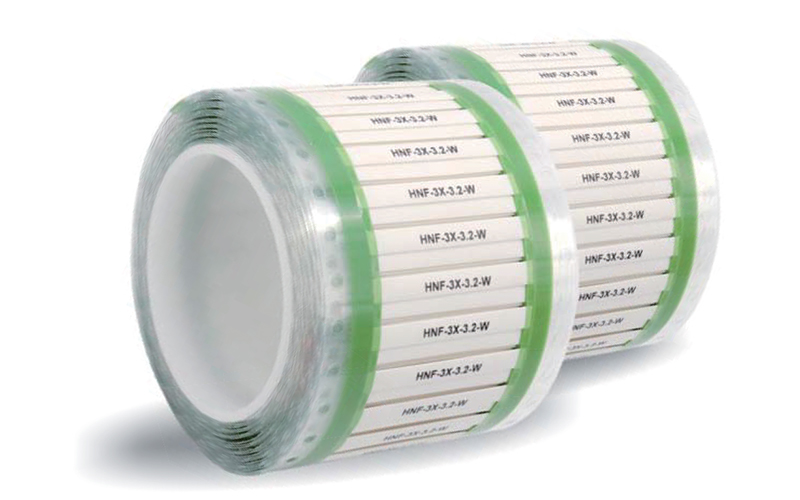

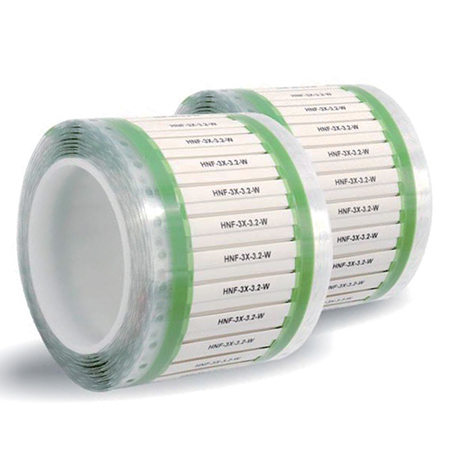

Marcadores termo retráteis de baixa fumaça e sem halogênio para fios

CYG-MT (HNF)

Marcadores termo retráteis de baixa fumaça e sem halogênio para fios

Marcador termo retrátil para gerenciamento de fios e cabos
  • Material: Poliolefina com teor zero de halogênio
  • Taxa de encolhimento: 2:1 / 3:1
  • Taxa de encolhimento: 2:1, 3:1
  • Temperatura inicial de contração: ≥ +85°C
  • Temperatura de contração total: ≥ +115°C
  • Temperatura operacional: -55°C a +125°C
Solicitar cotação
Aplicações
  • Nosso marcador de fio termorretrátil de baixa fumaça e sem halogênio foi projetado especificamente para atender às necessidades especiais de identificação de fios de sistemas de trânsito ferroviário de alta velocidade, metrô e trens urbanos.
  • Ele oferece retardamento de chama superior, baixa densidade de fumaça e baixa toxicidade de fumaça.
  • Esse marcador de fios é amplamente utilizado nos setores de transporte ferroviário, comunicação e instrumentos de precisão.
Características
  • Taxa de encolhimento: 2:1, 3:1
  • Temperatura inicial de contração: ≥ +85°C
  • Temperatura de contração total: ≥ +115°C
  • Temperatura operacional: -55°C a +125°C
  • Alta flexibilidade, leveza e retardante de chamas
  • Em conformidade com as normas ambientais RoHS, IEC61249-2-21, EU 2002/72/EC e SS 00259
  • Cores padrão: amarelo, branco (cores personalizadas disponíveis)
Características
  • ASTMD2671, SAE-AS 81531, MIL-STD-202G método 215K;
  • NFF16-101, padrão de locomotiva BS6853:1999, grau la;
  • EN45545-2, DIN5510-2;
Impressora recomendada
  • WO-III110-600 (transferência térmica)
Fita recomendada
  • WO-80500BK (transferência térmica)
Dados Técnicos
Propriedades Método de teste Valor típico
Resistência à tração ISO 37 ≥10.3MPa
Alongamento máximo ISO 37 ≥200％
Envelhecimento por calor (158℃/168h) - -
Resistência à tração após o envelhecimento ISO188 ≥6.9
Alongamento máximo após o envelhecimento ISO188 ≥100
Inflamabilidade NF F16-101 I2, F2
Mudança longitudinal (%) UL224, 200℃×3min 2X: -10~+1
3X: -15~+5
Choque térmico UL224, 225℃×4h Sem rachaduras, sem fluxo
Dobra a frio UL224, -55℃×1h Sem rachaduras
Absorção de água ASTMD570 ＞1.0
Rigidez dielétrica (kV/mm) IEC 60243 ≥19.7
Resistividade de volume IEC 60093 ≥1014
Dimensões

Taxa de encolhimento: 2:1

Código do pedido Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Largura plana Espessura da parede (parede dupla) Diâmetro interno Espessura da parede (parede simples)
HNF-M-2X-1.6- 2.05±0.21 3.70±0.4 0.48±0.10 ≤0.80 0.44±0.06
HNF-M-2X-2.4- 2.87±0.23 5.00±0.4 0.49±0.10 ≤1.20 0.46±0.06
HNF-M-2X-3.2- 3.69±0.25 6.30±0.4 0.50±0.10 ≤1.60 0.58±0.06
HNF-M-2X-4.8- 5.33±0.28 8.9±0.4 0.52±0.10 ≤2.40 0.58±0.06
HNF-M-2X-6.4- 6.98±0.31 11.5±0.4 0.54±0.10 ≤3.20 0.62±0.06
HNF-M-2X-9.5- 10.28±0.35 16.7±0.5 0.55±0.11 ≤4.75 0.63±0.06
HNF-M-2X-12.7- 13.51±0.38 21.8±0.6 0.55±0.11 ≤6.35 0.65±0.07
HNF-M-2X-19- 20.11±0.43 32.2±0.6 0.55±0.11 ≤9.53 0.68±0.07
HNF-M-2X-25- 26.66±0.47 42.5±0.7 0.58±0.12 ≤12.7 0.70±0.07
HNF-M-2X-38- 39.81±0.53 63.2±0.8 0.59±0.12 ≤19.1 0.75±0.08
HNF-M-2X-51- 52.97±0.58 83.9±0.9 0.60±0.12 ≤25.4 0.75±0.08
HNF-M-2X-76- 79.30±0.66 125.3±1.0 0.73±0.13 ≤38.1 0.75±0.09

Taxa de encolhimento: 3:1

Código do pedido Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Largura plana Espessura da parede (parede dupla) Diâmetro interno Espessura da parede (parede simples)
HNF-M-3X-1.6- 2.06±0.21 3.70±0.4 0.50±0.10 ≤0.53 0.57±0.06
HNF-M-3X-2.4- 2.88±0.23 5.00±0.4 0.50±0.10 ≤0.80 0.61±0.06
HNF-M-3X-3.2- 3.70±0.25 6.30±0.4 0.51±0.10 ≤1.06 0.61±0.06
HNF-M-3X-4.8- 5.34±0.28 8.9±0.4 0.51±0.10 ≤1.60 0.70±0.06
HNF-M-3X-6.4- 6.99±0.31 11.5±0.4 0.52±0.10 ≤2.36 0.75±0.06
HNF-M-3X-9.5- 10.3±0.35 16.7±0.5 0.54±0.11 ≤3.20 0.80±0.06
HNF-M-3X-12.7- 13.5±0.38 21.8±0.6 0.54±0.11 ≤4.75 0.84±0.07
HNF-M-3X-19- 20.1±0.43 32.2±0.6 0.55±0.11 ≤6.35 0.90±0.07
HNF-M-3X-25- 26.7±0.47 42.5±0.7 0.55±0.12 ≤8.47 0.90±0.07
HNF-M-3X-38- 39.8±0.53 63.2±0.8 0.56±0.12 ≤12.9 0.95±0.08
HNF-M-3X-51- 53.0±0.58 83.9±0.9 0.57±0.12 ≤17.2 0.95±0.08
HNF-M-3X-76- 79.3±0.66 125.3±1.0 0.57±0.13 ≤25.8 1.03±0.09
