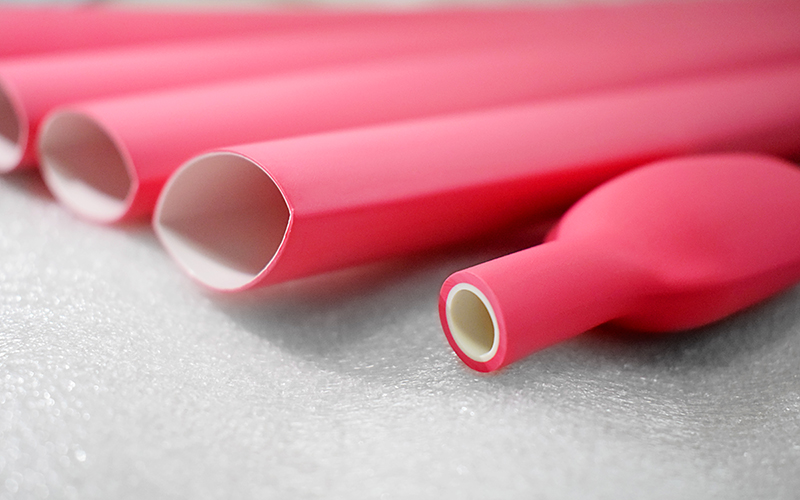

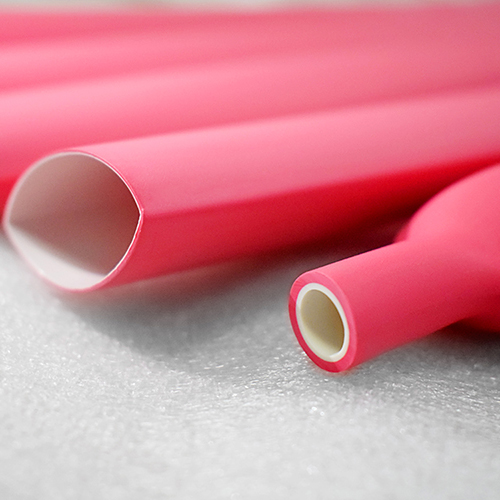

Tubos termo retráteis de parede dupla muito flexíveis

CYG-DWT

Tubos termo retráteis de parede dupla muito flexíveis

Espaguete termo retrátil com revestimento adesivo para o setor automotivo
  • Revestimento externo: Poliolefina modificada com ligação cruzada
  • Parede interna: Adesivo hot-melt modificado
  • Taxas de encolhimento: 2:1, 3:1, 4:1
  • Muito flexível com excelente elasticidade, oferecendo várias opções de taxa de encolhimento
  • Bom retardamento de chamas, atendendo à classificação UL224 VW-1 de alto retardamento de chamas
Solicitar cotação
Aplicações
  • Nossa tubulação termorretrátil de parede dupla muito flexível oferece desempenho de vedação e proteção de isolamento ideais para uma ampla gama de componentes eletrônicos, incluindo conexões de cabos, terminais e muito mais.
  • A tubulação está disponível em várias proporções de encolhimento para atender aos requisitos de proteção de isolamento de diferentes formas e tamanhos.
Características
  • Taxas de encolhimento: 2:1, 3:1, 4:1
  • Muito flexível com excelente elasticidade, oferecendo várias opções de taxa de encolhimento
  • Bom retardamento de chamas, atendendo à classificação UL224 VW-1 de alto retardamento de chamas
  • Desempenho ideal de vedação
  • A camada adesiva interna garante a adesão a vários materiais, como plástico, borracha e metal
  • Atende aos requisitos das classes 1 e 3 da AMS-DTL23053/4
  • Cor padrão: preto (cores personalizáveis disponíveis mediante solicitação)
  • Em conformidade com os padrões ambientais RoHS
Dados Técnicos
Propriedades Método de teste Desempenho Linha de base
Classificação de temperatura - 135°C 135°C
Mudança longitudinal ASTMD2671 -10%~0 -4%
Resistência à tração ASTMD638 ≥10.4Mpa 15.0Mpa
Alongamento máximo ASTMD638 ≥200% 390%
Teste de envelhecimento por calor - - -
Resistência à tração após o envelhecimento ASTMD638 ≥7.3Mpa 12.3Mpa
Alongamento máximo após o envelhecimento ASTMD638 ≥100% 260%
Resistência à tensão UL224 600V 600V
Resistividade de volume ASTMD2671 ≥1.0×1012 Ω·cm 4.3×1012 Ω·cm
Resistência dielétrica (2500V/60s) UL224 Não há discriminação Não há discriminação
Choque térmico (250°C/4h, somente camada externa) UL224 Sem gotejamento, sem fluxo, sem rachaduras Passe
Concentricidade ASTMD2671 ≥65% 80%
Dimensões

Taxa de encolhimento: 2:1

Tamanho Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede Espessura do revestimento adesivo
Ø1.6 1.6+0.3 0.30±0.05 ≤0.8 0.55±0.10 0.25
Ø2.4 2.4+0.4 0.30±0.05 ≤1.2 0.55±0.10 0.25
Ø3.2 3.2+0.4 0.30±0.05 ≤1.6 0.60±0.10 0.30
Ø4.8 4.8+0.5 0.35±0.05 ≤2.4 0.70±0.10 0.35
Ø6.4 6.4+0.5 0.40±0.08 ≤3.2 0.75±0.15 0.40
Ø9.5 9.5+0.5 0.40±0.08 ≤4.8 0.80±0.15 0.40
Ø12.7 12.7+0.3 0.45±0.08 ≤6.4 0.85±0.15 0.40
Ø19.1 19.1+0.4 0.50±0.10 ≤9.5 0.95±0.20 0.45
Ø25.4 25.4+0.5 0.55±0.10 ≤12.7 1.10±0.20 0.50
Ø38.1 38.1+1.0 0.60±0.10 ≤19.0 1.25±0.20 0.50

Taxa de encolhimento: 3:1

Tamanho Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede Espessura do revestimento adesivo
Ø3.2 3.2+0.5 0.45±0.05 ≤1.0 1.00±0.20 0.50
Ø4.7 4.7+0.5 0.50±0.05 ≤1.5 1.10±0.25 0.50
Ø6.4 6.4+0.6 0.50±0.08 ≤2.0 1.20±0.25 0.50
Ø9.5 9.5+0.7 0.55±0.08 ≤3.0 1.35±0.25 0.60
Ø12.7 12.7+0.7 0.70±0.10 ≤4.0 1.75±0.30 0.80
Ø19.1 19.1+0.9 0.75±0.10 ≤6.0 2.00±0.40 0.80
Ø24.0 24.0+0.7 0.85±0.12 ≤8.4 2.35±0.30 1.00
Ø25.4 25.4+1.0 0.85±0.12 ≤8.4 2.30±0.45 1.05
Ø30.0 30.0+1.0 0.90±0.15 ≤10.0 2.40±0.45 1.05
Ø40.0 40.0+1.0 0.95±0.15 ≤13.5 2.55±0.45 1.05

Taxa de encolhimento: 4:1

Tamanho Conforme fornecido (mm) Após a recuperação (mm)
Diâmetro interno Espessura da parede Diâmetro interno Espessura da parede Espessura do revestimento adesivo
Ø4.0 4.0+0.6 0.50±0.08 ≤1.0 1.20±0.25 0.55
Ø8.0 8.0+0.6 0.55±0.08 ≤2.0 1.55±0.25 0.70
Ø8.0 8.0+0.6 0.40±0.08 ≤2.0 1.10±0.25 0.50
Ø12.0 12.0+0.7 0.75±0.10 ≤3.0 2.05±0.30 0.90
Ø12.0 12.0+0.7 0.50±0.10 ≤3.0 1.40±0.25 0.60
Ø16.0 16.0+0.8 0.70±0.10 ≤4.0 2.10±0.30 1.00
Ø16.0 16.0+0.8 0.60±0.10 ≤4.0 1.80±0.30 0.75
Ø24.0 24.0+1.0 0.85±0.12 ≤6.0 2.60±0.40 1.20
Ø24.0 24.0+1.0 0.75±0.12 ≤6.0 2.25±0.45 0.75
Ø32.0 32.0+1.0 0.90±0.15 ≤8.0 2.90±0.45 1.40
Ø32.0 32.0+1.2 0.80±0.15 ≤8.0 2.55±0.45 1.00
